第十课 底版设计步骤
爱做鞋鞋艺科技 杨佳
底版的设计、开版是一项非常精细的工作，准确度以0.5毫米来计量，所以，测量器具要比开面版的工具精确一些，并且开底版要求切割纸板技术非常熟练，纸板切出来一定要滑顺整齐。
一．开底版工具

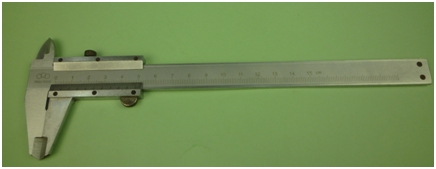

1.游标卡尺（精确测量用）

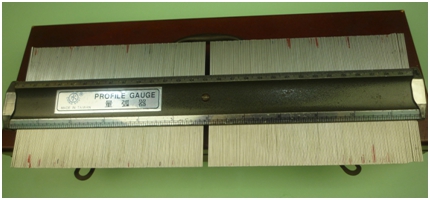

2.量弧器（取楦底弧度用）
3.厘米针（或定规，精确加减边量用） 4.量跟梯

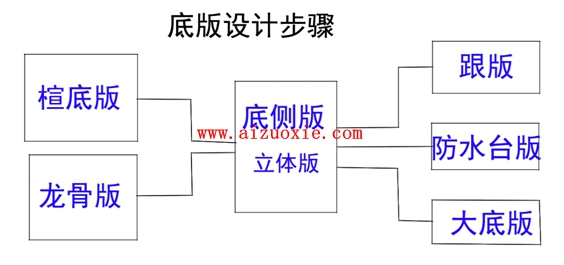

二、设计底版的步骤：
1. 制作楦底版、楦底龙骨版和楦侧龙骨版；
2. 设计底、跟和防水台等整体侧面版（也称为立体版）；
3. 开出跟、大底各分片纸版，如果有防水台，也要开出防水台的纸版。

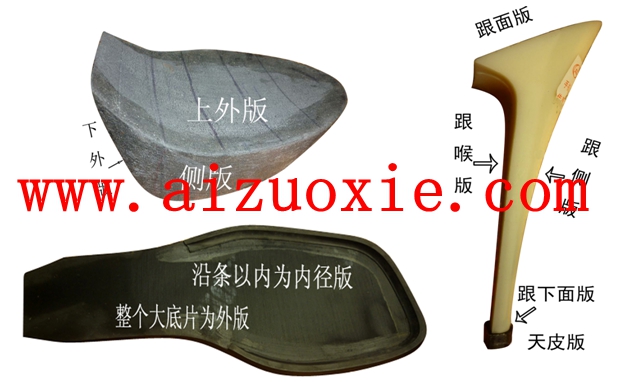

那么，跟版、防水台和大底版又需要开哪些纸板呢，我们先熟悉一下：
1． 跟版包括： ①跟面版、 ②跟侧版、 ③跟喉版（也称跟内版）、 ④跟下面版、 ⑤后卡版 6 天皮版
2．防水台包括： ①上外版、 ②上内径版（如没有沿条，可不开此版）、③侧版、 ④下外版 5套摸版
3．大底版包括： = ①大底外版、②内仁版（也称内径版）；
内径版=楦底版+鞋面厚度 外版=内径版+沿条厚度
三、龙骨版的设计制作
1． 楦底长度线龙骨版的制作
如果楦头已配好跟，设定龙骨版的跟高时，一定同跟的高度一致，前跷可在一定范围内变动。

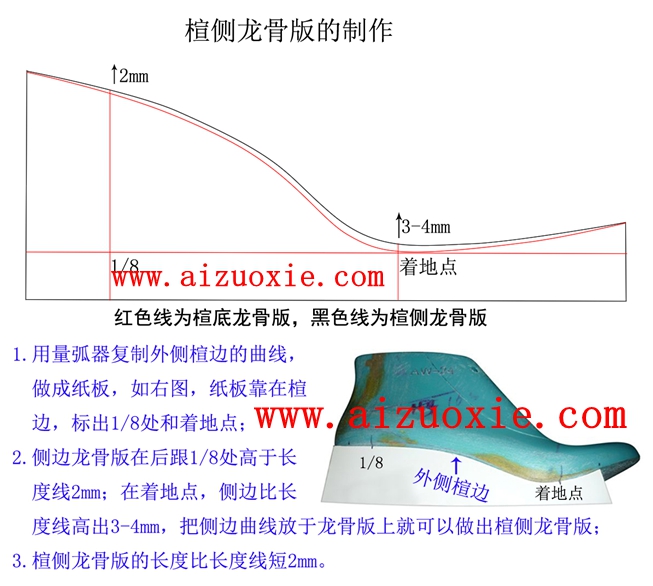

2． 楦侧龙骨版的制作：
注意：设计防水台、全台底、跟等模具底版，要用到楦侧龙骨版；而设计一般鞋底和男鞋底时，可以直接用楦底龙骨版。
以上内容节选杨佳先生原著《鞋样底版设计》。非商业用途，转载需注明作者：爱做鞋鞋艺科技 杨佳 （禁止商业用途转载））
